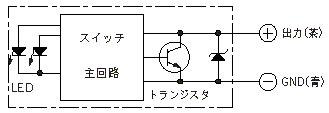

■スイッチ仕様 磁気近接形／無接点（２線２灯式)　「ＡＸ形スイッチ」 外形寸法図 ■仕　様 形 式 コード付（1.5m） AX211 コード付（5.0m） AX215 コネクタ付 AX21C AX21D 配線取出方向 後方取出し 負荷電圧範囲 DC：5〜30V 負荷電流範囲 5〜40mA 内部降下電圧 3V以下 漏れ電流 0.7mA以下 動作時間 1ms以下 復帰時間 1ms以下 絶縁抵抗 DC500Vメガにて100MΩ以上（ケース〜コード間） 耐電圧 AC1500V　1分間（ケース〜コード間） 耐衝撃 490m/s2（非繰返し） 耐振動 複振幅0.6mm、10〜200Hz（logスイープ　１時間）X、Y、Z各方向 周囲温度 -10〜＋70℃（但し、凍結なきこと） 結線方式 0.3mm2　2芯　外形φ4mm　耐油キャブタイヤコード 保護構造 IP67（IEC規格）、JIS C0920（耐塵・耐浸形） 出力保護回路 あり 表示灯 動作位置：赤／緑色発光ダイオード点灯　最適位置：緑色発光ダイオード点灯 電気回路 適合負荷 小形リレー・プログラムブルコントローラ 注）ＡＸ２１１ＣＥ、ＡＸ２１５ＣＥ、ＡＸ２１ＢＣＥのＣＥマーク適合品も用意しています。 ■適合シリーズ　　　　　　　　　　　　　　　　　　　　　　　　シリーズをクリックすると部品形式が参照できます。 用　途 シリーズ 内　径 　空気圧シリンダ 　10S-6 　φ125・φ140・φ160 　10Z-3 　φ20・φ25・φ32・φ40・φ50・φ63 　10Z-2 　φ20・φ25・φ32・φ40 　10A-6 　φ32・φ40・φ50・φ63・φ80・φ100・φ125 　10A-6L 　φ40・φ50・φ63・φ80・φ100 　10B-6 　φ40・φ50・φ63・φ80・φ100 　DC7 　φ40・φ50・φ63・φ80・φ100・φ125 　10A-2 　φ32・φ40・φ50・φ63・φ80・φ100・φ125φ・φ140・φ160 　CL1 　φ50・φ63 　ロータリアクチュエータ 　TRA-1 　φ63・φ80 　低圧油圧シリンダ 　10H-6 　φ32・φ40・φ50・φ63・φ80・φ100 　油圧シリンダ 　35S-1R 　35S-1R・35S-1RD 　HQS2 　100S-1 　100S-1R・100S-1RD 　160S-1 　160S-1R・160S-1RD 　210S-1 　210S-1R 　35Z-1 　35Z-1R 　35H-3 　35H-3R・35H-3RD 　100Z-1 　100Z-1R 　100H-2 　φ32・φ40・φ50・φ63・φ80・φ100・φ125 　70/140H-8 　φ32・φ40・φ50・φ63・φ80・φ100・φ125φ・φ140 　160H-1 　φ32・φ40・φ50・φ63・φ80・φ100・φ125φ・φ140・φ160 　210C-1 　φ40・φ50・φ63・φ80 　70/140Y-2 　φ32・φ40・φ50・φ63・φ80・φ100・φ125 　35P-3 　φ32・φ40・φ50・φ63・φ80・φ100 　70/140P-8 　φ32・φ40・φ50・φ63・φ80・φ100・φ125
