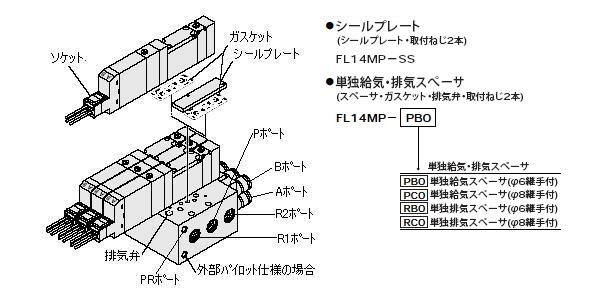

小形電磁弁 モノマニホールド　「ＦＬ１４Ｍ−※」 ■仕様／モノマニホールド　　　　　　　　　　　　　　　「形式」をクリックすると価格・納期が参照できます。 種　類 モノマニホールド／ＦＬ１４Ｍ 形　式 FL14M-※S06 FL14M-※SBC FL14M-※SB0 FL14M-※SC0 注1） 接続口径 A・B Rc1/8 2次側継手付 6・8両用継手付 2次側継手付 6継手付 2次側継手付 8継手付 P・R1・R2 Rc1/4 最大連数 10連（最大20連まで対応します。） 標準連数 02：2連　03：3連　04：4連　05：5連　06：6連　07：7連　08：8連 09：9連　10：10連 排気方式 共通排気 注１）・めねじ仕様の場合、継手はF/Mシリーズ、サイレンサはSAシリーズをご使用ください。 ■切換方式 R：リターン形 D：デテント形 C：クローズドセンタ形 E：エキゾーストセンタ形 P：プレッシャセンタ形 ■仕様／電磁弁　　　　　　　　　　　　　　　　　　　　　　　「形式」をクリックすると詳細仕様が参照できます。 種　類 モノマニホールド用電磁弁 形　式 リターン形 デテント形 クローズドセンタ形 エキゾーストセンタ形 プレッシャセンタ形 FL14-RM00 FL14-RM00 FL14-RM00 FL14-RM00 FL14-RM00 有効断面積 10mm2 使用流体 空気 給油 不要 注1）使用 圧力範囲 内部パイロット 0.15〜0.7MPa 外部パイロット 0〜0.7MPa 注2）真空圧 0.15MPa〜-100kPa − 外部パイロット圧力 0.2〜0.7MPa 耐圧力 1.05MPa 注3） 応答時間 DC12・24V 20/30ms以下 15/50ms以下 AC100V 20/30ms以下 15/50ms以下 最高作動頻度 5Hz 自己保持に必要な 最少励時時間 − 50ms − − − 使用温度範囲 ＋5〜＋50℃（雰囲気および使用流体） 手動方式 プッシュ式（ロック可） 取付方向 自由 耐衝撃 1370m/s2（軸方向294.2m/s） 294.2m/s 注１）主弁が０．２〜０．７ＭＰａの時は外部パイロット圧力は主弁と同圧以上０．７ＭＰａ以下としてください。 注１）真空用は外部パイロット仕様となります。 注３）空気圧力０．５ＭＰａ時の値です。ＡＣ仕様の応答速度には、スイッチング位相のタイミングにより最大 　　　５ｍｓが加算されます。 ■モノマニホールド発注要領 ■モノマニホールド手配形式 シリーズ �@ �A �B �C ＦＬ１４Ｍ - ０６ Ｓ ＡＢ − Ｇ �@ 　マニホールド連数 02：2連　03：3連　04：4連　05：5連　06：6連　07：7連　08：8連　 09：9連　10：10連　 �A 　配管方向 S：A・Bポート横配管 �B 　A・Bポート径 06：Rc1/8　BC：φ6・φ8両用継手付　B0：φ6継手付　C0：φ8継手付 �C 　パイロット方式 無記入：内部パイロット　G：外部パイロット（正圧・真空共用） ■モノマニホールド用電磁弁手配形式 シリーズ �@ �A �B �C ＦＬ１４ - R Ｍ ００ 1 Ｑ１ - Ｇ シールプレート FL14MP-SS シールプレート・取付ねじ２本 単独給気スペーサ FL14MP-PB0(φ6継手付) スペーサ・ガスケット・排気弁・取付ねじ２本 FL14MP-PC0(φ8継手付) スペーサ・ガスケット・排気弁・取付ねじ２本 単独排気スペーサ FL14MP-RB0(φ6継手付) スペーサ・ガスケット・排気弁・取付ねじ２本 FL14MP-RC0(φ8継手付) スペーサ・ガスケット・排気弁・取付ねじ２本 �@切換方式 Ｒ リターン形 Ｄ デテント形 Ｃ クローズドセンタ形 Ｅ エキゾーストセンタ形 Ｐ プレッシャセンタ形 注1）手動ボタンカバーが添付されます。リターンへ切換えた場合以外は使用しないでください。 注2）真空用には、E・Pはありません。 �A電　圧 １ AC100V　±10% ２ AC200V　±10% ８ DC24V　±10% �C電　圧 無記入 内部パイロット式 Ｇ 正圧用外部パイロット式 Ｊ 真空用外部パイロット式 �C結線方式 （表示灯／保護回路付） Ｑ形ソケット式 Ｑ１ リード線長さ　300mm Ｑ２ リード線長さ　3000mm Ｐ形ソケット式 Ｐ１ リード線長さ　300mm Ｐ２ リード線長さ　3000mm キャブタイヤケーブル 横取出し Ｃ１ 注）リード線長さ　1500mm Ｃ２ 注）リード線長さ　3000mm キャブタイヤケーブル 下取出し Ｅ１ 注）リード線長さ　1500mm Ｅ３ 注）リード線長さ　3000mm 注）シングルソレノイドの場合でも、ダブルソレノイド用が装着されます。
