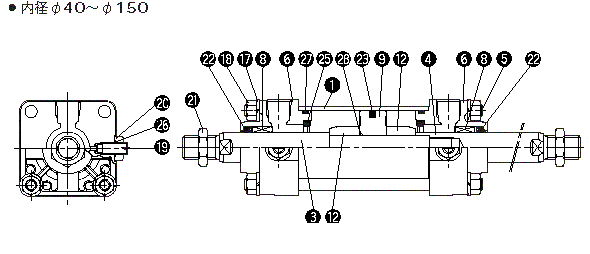

■内部構造図・保守部品／複動形両ロッド 「ＤＣ７Ｄ」
|
■保守部品 下記の保守部品名をクリックすると部品価格が算出されます。
|
|
| ■部品一覧 |
| No |
部品名称 |
材 質 |
数 量 |
| １ |
シリンダチューブ |
アルミニウム合金 |
１ |
| ３ |
ピストンロッドＡ |
機械構造用炭素鋼 |
１ |
| ４ |
ピストンロッドＢ |
機械構造用炭素鋼 |
１ |
| ５ |
タイロッド |
機械構造用炭素鋼 |
４ |
| ６ |
ロッドカバー |
アルミニウム合金ダイカスト |
１ |
| ８ |
ブシュ |
焼結含油銅合金 |
２ |
| ９ |
ピストン |
鋳鉄 |
１ |
| １２ |
クッションリング |
機械構造用炭素鋼 |
２ |
| １７ |
ばね座金 |
ばね鋼 |
８ |
| １８ |
タイロッドナット |
一般構造用圧延鋼 |
８ |
| １９ |
クッションバルブ |
機械構造用炭素鋼 |
２ |
| ２０ |
クッションロックナット |
一般構造用圧延鋼 |
２ |
| ２１ |
ロッド先端ロックナット |
一般構造用圧延鋼 |
１ |
| ２２ |
ロッドパッキン |
ニトリルゴム |
２ |
| ２３ |
ピストンパッキン |
ニトリルゴム |
１ |
| ２５ |
クッションパッキン |
金輪付ニトリルゴム |
２ |
| ２６ |
クッションバルブシール |
ニトリルゴム |
２ |
| ２７ |
カバー用Ｏリング |
ニトリルゴム |
２ |
| ２８ |
ピストンロッド用Ｏリング |
ニトリルゴム |
１ |
|
|
