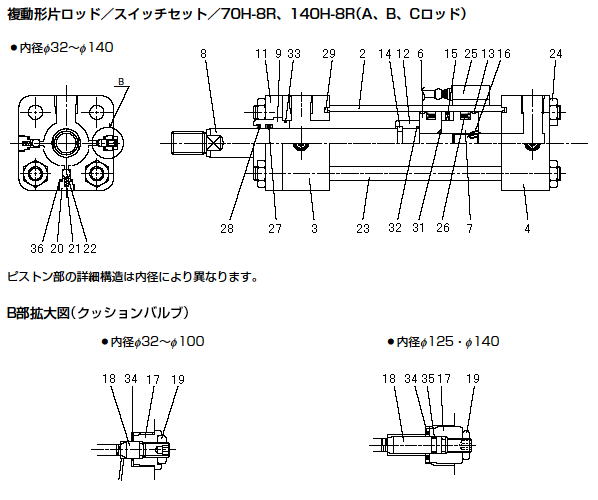

内部構造図／７・１４ＭＰａ用油圧シリンダ（スイッチセット）　７０・１４０Ｈ-８Ｒシリーズ

部品表 No. 名　称 材質 数量 2 　シリンダチューブ 　ステンレス鋼 1 3 　ロッドカバー 　機械構造用炭素鋼（32〜80） 　一般構造用圧延鋼（100〜140） 1 4 　ヘッドカバー 　機械構造用炭素鋼（32〜80） 　一般構造用圧延鋼（100〜140） 1 6 　ピストンR 　特殊銅合金 1 7 　ピストンＨ 　特殊銅合金 1 8 　ピストンロッド 　機械構造用炭素鋼 1 9 　ブシュ 　銅合金 1 11 　押え板 　機械構造用炭素鋼（32〜80） 　一般構造用圧延鋼（100〜140） 1 12 　クッションリング 　鋳鉄 1 13 　ウェアリング 　合成樹脂 2 14 　ストップリング 　機械構造用炭素鋼 (1) 15 　磁石 　− - 16 　止めねじ 　クロムモリブデン鋼 1 17 　クッションプラグ 　機械構造用炭素鋼 2 18 　クッションバルブ 　クロムモリブデン鋼 2 19 　クッションロックナット 　一般構造用圧延鋼 2 20 　チェックプラグ 　機械構造用炭素鋼 4 21 　チェックスプリング 　ピアノ線 4 22 　チェックボール 　高炭素クロム軸受鋼 4 23 　タイロッド 　機械構造用炭素鋼（7MPa：32〜140） 　クロムモリブデン鋼（7MPa：32〜50用、14MPa用） 4 24 　タイロッドナット（２種） 　機械構造用炭素鋼 8 25 　スイッチ 　− - ・ 上表は両側クッション付の数量です。 ・ （　）内数量は、内径及びロッド径により使用しない場合があります。 パッキン材質 パッキン材質をクリックするとパッキンリストが参照できます。 No. 名　称 数量 �@ニトリルゴム �Aウレタンゴム �Bふっ素ゴム �E水素化 ニトリルゴム 26 　ピストンパッキン 2 ニトリルゴム ウレタンゴム ふっ素ゴム 水素化 ニトリルゴム 27 　ロッドパッキン 1 ニトリルゴム ウレタンゴム ふっ素ゴム 水素化 ニトリルゴム 28 　ダストワイパ 1 ニトリルゴム ウレタンゴム ふっ素ゴム 水素化 ニトリルゴム 29 　カバーシール 2 ニトリルゴム ニトリルゴム ふっ素ゴム 水素化 ニトリルゴム 30 　カバー用Ｏリング 2 ニトリルゴム − ふっ素ゴム − 31 　ピストンロッド用Ｏリング 1 ニトリルゴム ニトリルゴム ふっ素ゴム 水素化 ニトリルゴム 32 　クッションリング用Ｏリング 1 ニトリルゴム ニトリルゴム ふっ素ゴム 水素化 ニトリルゴム 33 　ブシュ用Ｏリング 1 ニトリルゴム ニトリルゴム ふっ素ゴム 水素化 ニトリルゴム 34 　バルブシール 2 金輪付水素化 ニトリルゴム 金輪付水素化 ニトリルゴム 金輪付 ふっ素ゴム 金輪付水素化 ニトリルゴム 35 　クッションバルブ用Ｏリング 2 水素化 ニトリルゴム 水素化 ニトリルゴム ふっ素ゴム 水素化 ニトリルゴム 36 　バルブシール 4 金輪付水素化 ニトリルゴム 金輪付水素化 ニトリルゴム 金輪付 ふっ素ゴム 金輪付水素化 ニトリルゴム 保守部品 形式をクリックすると価格・納期が算出できます。 １山先端金具（Ｔ先） 内　径 Ｂロッド用 Ｃロッド用 Ａロッド用 形　式 ねじ径（KK） 形　式 ねじ径（KK） 形　式 ねじ径（KK） 32 RTH-16-H M16X1.5 − − − − 40 RTH-20-H M20X1.5 RTH-16-H M16X1.5 − − 50 RTH-24-H M24X1.5 RTH-20-1-H M20X1.5 − − 63 RTH-30-H M30X1.5 RTH-24-1-H M24X1.5 − − 80 RTH-39-H M39X1.5 RTH-30-H M30X1.5 − − 100 RTH-48-H M48X1.5 RTH-39-1-H M39X1.5 − − 125 RTH-64-H M64X2 RTH-48-1-H M48X1.5 − − 140 RTH-72-H M72X2 RTH-56-H M56X2 − − １山先端金具（Ｓ先）球面軸受付 内　径 Ｂロッド用 Ｃロッド用 Ａロッド用 形　式 ねじ径（KK） 形　式 ねじ径（KK） 形　式 ねじ径（KK） 40 RSH-20 M20X1.5 RSH-16 M16X1.5 − − 50 RSH-24 M24X1.5 RSH-20-1 M20X1.5 − − 63 RSH-30 M30X1.5 RSH-24-1 M24X1.5 − − 80 RSH-39 M39X1.5 RSH-30-1 M30X1.5 − − 100 RSH-48 M48X1.5 RSH-39-1 M39X1.5 − − 125 RSH-64 M64X2 RSH-48-1 M48X1.5 − − ２山先端金具（Ｙ先）ピン付 内　径 Ｂロッド用 Ｃロッド用 Ａロッド用 形　式 ねじ径（KK） 形　式 ねじ径（KK） 形　式 ねじ径（KK） 32 RYH-16-H M16X1.5 − − − − 40 RYH-20-H M20X1.5 RYH-16-H M16X1.5 − − 50 RYH-24-H M24X1.5 RYH-20-1-H M20X1.5 − − 63 RYH-30-H M30X1.5 RYH-24-1-H M24X1.5 − − 80 RYH-39-H M39X1.5 RYH-30-H M30X1.5 − − 100 RYH-48-H M48X1.5 RYH-39-1-H M39X1.5 − − 125 RYH-64-H M64X2 RYH-48-1-H M48X1.5 − − 140 RYH-72-H M72X2 RYH-58-H M56X2 − − 注） ＬＣ形に２山先端金具（Ｙ先）をピン垂直で取付ける場合、リブと干渉する場合がありますので別途ご相談ください。 Ｆジョイント（Ｆ先） 内　径 Ｂロッド用 Ｃロッド用 Ａロッド用 形　式 ねじ径（KK） 形　式 ねじ径（KK） 形　式 ねじ径（KK） 32 RFH-16 M16X1.5 − − − − 40 RFH-20 M20X1.5 RFH-16 M16X1.5 − − 50 RFH-24 M24X1.5 RFH-20 M20X1.5 − − 63 RFH-30 M30X1.5 RFH-24 M24X1.5 − − 80 M39X1.5 RFH-30 M30X1.5 − − ロックナット 内　径 Ｂロッド用 Ｃロッド用 Ａロッド用 形　式 ねじ径（KK） 形　式 ねじ径（KK） 形　式 ねじ径（KK） 32 LNH-16F-H M16X1.5 − − − − 40 LNH-20F-H M20X1.5 LNH-16F-H M16X1.5 LNH-24F-H M24X1.5 50 LNH-24F-H M24X1.5 LNH-20F-H M20X1.5 LNH-30F-H M30X1.5 63 LNH-30F-H M30X1.5 LNH-24F-H M24X1.5 LNH-39F-H M39X1.5 80 LNH-39F-H M39X1.5 LNH-30F-H M30X1.5 LNH-48F-H M48X1.5 100 LNH-48F-H M48X1.5 LNH-39F-H M39X1.5 LNH-64F-H M64X2 125 LNH-64F-H M64X2 LNH-48F-H M48X1.5 LNH-80F-H M80X2 140 LNH-72F-H M72X2 LNH-56F-H M56X2 LNH-95F-H M95X2
