詳細については、カタログをダウンロードしてください。

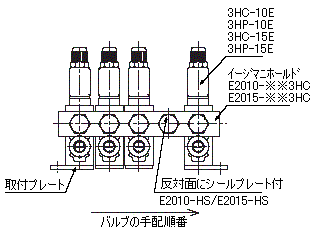

ＳＨ電磁弁　３Ｈ※−１０・１５Ｅシリーズ イージマニホールド　「Ｅ２０」 ■仕　様　　　　　　　　　　　　　　　　　　　　　　　　　　　　「形式」をクリックすると価格・納期が参照できます。 種　類 イージマニホールド 形　式 E2010-※※3EC E2015-※※3EC 排気方式 個別配管方式（バルブ配管） 最大連数 10連 標準連数 2・3・4・5・6・7・8・9・10連 接続口径 P・R G3/8（Pポートのみ） G1/2（Pポートのみ） 配管仕様 表配管（バルブ配管） ■電磁弁仕様　　　　　　　　　　　　　　　　　　　　　　　　　「形式」をクリックすると価格・納期が参照できます。 種　類 ノーマルクローズ ノーマルオープン 形　式 3HC-10E 3HC-15E 3HP-10E 3HP-15E 接続口径 A G3/8 G1/2 G3/8 G1/2 JIS記号 有効断面積 G3/8：32mm2　G1/2：36mm2 使用流体 空気 給　油 不要（給油でも可） 使用圧力範囲 0.15〜1.0MPa 耐圧力 1.6MPa 応答時間　ON時/OFF時 注1）25/30ms以下 使用温度範囲 ＋5〜＋50℃（周囲温度および流体温度） 手動方式 プッシュ式 取付方向 自由 推奨潤滑油 JIS K2213-1種（無添加タービン油 ISO VG32）相当品 質量 0.84kg 0.88kg 注１）空気圧０．５ＭＰａ時の値です。 ■モノマニホールド発注要領 ・５連イージマニホールドを表すと下記になります。 ・マニホールド本体 E2010-053HC 1個 ・バルブ部分 3HC-10E-10S4 2個 3HP-10E-10S4 E2010-HS 1個 3HP-10E-10S4 1個 ■モノマニホールド手配形式 シリーズ �@ 接続口径Ｇ３／８ Ｅ２０１０ − ０６ ３ＥＣ 接続口径Ｇ１／２ Ｅ２０１５ − ０６ ３ＥＣ �@連数 02 03 04 05 06 07 08 09 10 ■イージマニホールド用バルブ手配形式 �@ �A �B �C �D ３Ｈ Ｃ - １０ Ｅ − １０ Ｓ４ - F �@ 切換方式 Ｃ ノーマルクローズ Ｐ ノーマルオープン �A 接続口径 １０ G3/8 １５ G1/2 �B ソレノイド電圧 １２ DC12 ２４ DC24V ４８ DC48V Ｄ１ DC100V １０ AC100V 50/60Hz ２０ AC200V 50/60Hz １１ AC110V 50/60Hz ２２ AC220V 50/60Hz �C 結線方式 Ｌ１ リード線式/2000mm Ｓ４ DINソケット式 配線口：G1/2 ＳＯ DINソケット式 配線口：Pg11 オレンジランプ付 ＳＧ DINソケット式 配線口：Pg11 オレンジランプ付 Ｔ１ カーミナル式 ＴＯ ターミナル式 オレンジランプ付 ＴＧ ターミナル式 グリーンランプ付 �D オープション 無 なし Ｆ 左用取付プレート付 （イージマニホールド左用） Ｈ 右用取付プレート付 （イージマニホールド右用）
