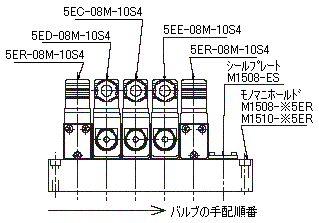

ＳＨ電磁弁　５Ｅ※−０８・10Ｅシリーズ モノマニホールド　「M15」 ■仕　様　　　　　　　　　　　　　　　　　　　　　　　　　　　　「形式」をクリックすると価格・納期が参照できます。 種　類 モノマニホールド 形　式 M1508-※5ER M1510-※5ER 接続口径 A・B Rc1/4 Rc3/8 P・R・S Rc1/2 排気方式 共通排気方式 最大連数 10連 標準連数 2・3・4・5・6・7・8・9・10連 配管仕様 裏表配管 ■電磁弁仕様　　　　　　　　　　　　　　　　　　　　　　　　　「形式」をクリックすると価格・納期が参照できます。 種　類 モノマニホールド用電磁弁 形　式 5ER-08M 5ED-08M 5EC-08M 5EE-08M 切換方式 リターン形 デテント形 クローズドセンタ形 ｴｷｿﾞｰｽﾄｾﾝﾀ形 JIS記号 有効断面積 25mm2 使用流体 空気 給　油 不要（給油でも可） 使用圧力範囲 0.2〜1.0MPa 耐圧力 1.6MPa 注1） 応答時間　ON時/OFF時 25/35ms以下 20ms以下 25/35ms以下 使用温度範囲 ＋5〜＋50℃（周囲温度および流体温度） 手動方式 プッシュ式 取付方向 自由 推奨潤滑油 JIS K2213-1種（無添加タービン油 ISO VG32）相当品 質量 0.58kg 0.85kg 0.86kg 0.85kg 注１）空気圧力０.５ＭＰａ時の値です。 ■モノマニホールド発注要領 ６連ＭＫマニホールドを表すと下記になります。 ・マニホールド本体 M1508-065ER 1個 ・バルブ部分 5ER-08M-10S4 1個 5ED-08M-10S4 1個 5EC-08M-10S4 1個 5EE-08M-10S4 1個 5ER-08M-10S4 1個 M1508-ES 1個 ■モノマニホールド手配形式 シリーズ �@ Ｅ１００８ − ０６ 5ＥR �@連数 02 03 04 05 06 07 08 09 10 ■イージマニホールド用バルブ手配形式 �@ �A �B �C ５Ｅ Ｒ - ０８ Ｍ − １０ Ｓ４ �@ 切換方式 Ｒ リターン形 Ｄ デテント形 Ｃ クローズドセンタ形 Ｅ エキゾーストセンタ形 �A 接続口径 ０８ G1/4 １０ G3/8 �B ソレノイド電圧 １２ DC12 ２４ DC24V １０ AC100V 50/60Hz ２０ AC200V 50/60Hz １１ AC110V 50/60Hz ２２ AC220V 50/60Hz 注）AC100VはDC100Vに、AC110VはDC110Vにそれぞれ 共用できます。 �C 結線方式 Ｌ１ リード線式/2000mm Ｓ４ DINソケット式 配線口：G1/2 ＳＯ DINソケット式 配線口：Pg11 オレンジランプ付 ＳＧ DINソケット式 配線口：Pg11 オレンジランプ付 Ｔ１ カーミナル式 ＴＯ ターミナル式 オレンジランプ付 ＴＧ ターミナル式 グリーンランプ付 注1）配線口：Pg11はDIN40430による ねじサイズです。 注2）DC12Vにはありません
