７／１４ＭＰａ用複動形油圧シリンダ　「７０／１４０Ｈ−７シリーズ」

ＢＡＣＫ

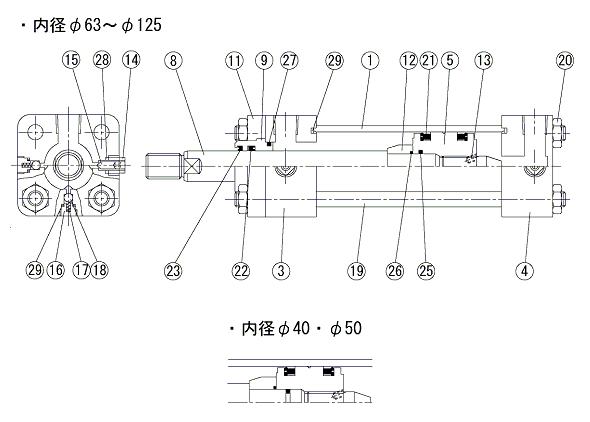

■部品／複動形片ロッド　「７０／１４０Ｈ−７（Ａロッド）」 ■部品一覧 No 部品名称 材　質 数　量 １ 　シリンダチューブ 　機械構造用炭素鋼 １ ３ 　ロッドカバー 　機械構造用炭素鋼（φ40〜φ80） 　一般構造用圧延鋼（φ100〜φ125） １ ４ 　ヘッドカバー 　機械構造用炭素鋼（φ40〜φ80） 　一般構造用圧延鋼（φ100・φ125） １ ５ 　ピストン 　ねずみ鋳鉄 １ ８ 　ピストンロッド 　機械構造用炭素鋼 １ ９ 　ブシュ 　特殊銅合金（φ40〜φ63） 　青銅鋳物（φ80〜φ125） １ １１ 　押え板 　機械構造用炭素鋼（φ40〜φ80） 　一般構造用圧延鋼（φ100〜φ125） １ １２ 　クッションリング 　ねずみ鋳鉄 １ １３ 　止めねじ 　クロムモリブデン鋼 １ １４ 　クッションプラグ 　一般構造用圧延鋼 ２ １５ 　クッションバルブ 　クロムモリブデン鋼 ２ １６ 　チェックプラグ 　一般構造用圧延鋼 ４ １７ 　チェックスプリング 　ピアノ線 ４ １８ 　チェックボール 　高炭素クロム軸受鋼 ４ １９ 　タイロッド 　機械構造用炭素鋼（7MPa：φ63〜φ125用） 　クロムモリブデン鋼（7MPa：φ40・φ50用、14MPa用） ４ ２０ 　タイロッドナット（２種） 　機械構造用炭素鋼 ８ ２１ 　ピストンパッキン 　パッキンリスト参照のこと ２ ２２ 　ロッドパッキン 　パッキンリスト参照のこと １ ２３ 　ダストワイパ 　パッキンリスト参照のこと １ ２４ 　カバーシール 　パッキンリスト参照のこと ２ ２５ 　ピストンロッド用Ｏリング 　パッキンリスト参照のこと １ ２６ 　クッションリング用Ｏリング 　パッキンリスト参照のこと １ ２７ 　ブシュ用Ｏリング 　パッキンリスト参照のこと １ ２８ 　クッションバルブシール 　パッキンリスト参照のこと ２ ２９ 　チェックバルブシール 　パッキンリスト参照のこと ４ 注１）上表は両側クッション付の数量です。
